褐煤烘干机

褐煤烘干机

【筒体容积】:2200m3

【生产能力】:60.8~76.0t/h

【适用用料】:铜矿石、玄武石、页岩等。

【产品描述】:褐煤烘干机是烘干机中常见的烘干设备,其操作范围广,实用性强,处理范围大,是目前用户比较喜欢的一种烘干机设备,并且也可以根据目前用户的要求定做,该设备主要应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域。

相关配件

工作原理

工作时,将物料从设备的供料装置进入多层滚筒的内层,实现顺流烘干, 物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到较佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此达到干燥效果,完成干燥过程。

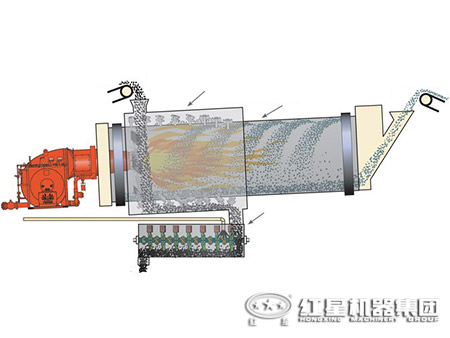

褐煤烘干机工作原理

性能优势

1、烘干产量高:与其它类型烘干设备相比,褐煤烘干机增产50%~80%。工作中设备的筒体运行平稳、无任何故障,不仅大幅提高了设备烘干效率,产品更是干燥均匀性好。

2、故障率低:褐煤烘干机采用新型复合式扬料装置及X型扬料装置,进料端采用正向螺旋扬料板,使扬料板预热后,顺利进入烘干阶段。物料通过筒体运行平稳,不存任何大幅摆动,故障率低。

3、节省燃料:褐煤烘干机采用高温沸腾炉对煤种适用性强,可用烟煤或无烟煤,其燃烧效率高达95%以上,温度均匀供热稳定,可使烘干机产量提高50%-80%,比其它炉节煤50%以上。为企业节约成本,提高利润的同时,又保护了环境。

4、物料适应能力强:褐煤烘干机物料操作弹性大,生产上允许产品的流量有较大波动范围;对初水份较大,可达到30%物料都可以烘干到1%以下,特别是一些粘性物料如粘土、粉煤灰等因为扬料装置结构的改进,也都能烘干。优化系统工艺参数,综合发挥系统热能利用率。

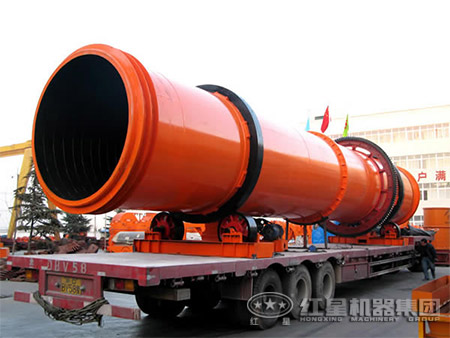

褐煤烘干机性能优势

技术参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
