石英砂烘干机

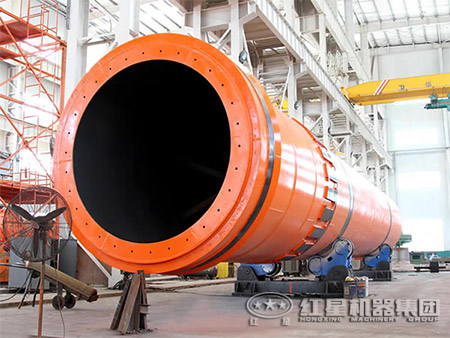

石英砂烘干机

【筒体容积】:2200m3

【生产能力】:60.8~76.0t/h

【适用用料】:石英、方解石、白云石等。

【产品描述】:石英砂烘干机主要用来烘干一定湿度和粒度范围的物料,主要应用于建材、冶金、化工、水泥工业中的各种石英砂、矿粉、石灰石、煤粉、石英砂、粘土、黄砂、铸造砂、擦洗砂及各种金属精矿、尾矿等不怕高温及稍被烟尘污染的物料的烘干干燥。

相关配件

工作原理

石英砂是由输送设备送到设备的料斗内,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

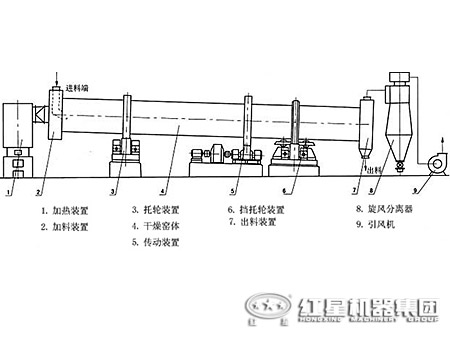

石英砂烘干机工作原理

性能优势

1、自动化程度高:石英砂烘干机的传动大小齿轮采用可换齿轮,变频调速,自动温度监控系统,操作更灵活多样、人性化,与传统的烘干设备相比,提高了设备的自动化程度。

2、满足不同需求:用户可以根据自己对物料粒度和水分的需要,设置石英烘干机出料粒度大小和湿度值,满足不同用户对多种物料类的烘干后粒度和水分要求。

3、设备简单,投资少:我们使用新型的石英砂烘干机,只需要投资土建设和设备的资金就行,另外的比如说收尘设备、运输设备、燃烧室和排风机管道都还是可以使用以前的旧设备,还可以自行的进行加工制作。

4、热量利用率高:采用传导加热方式进行加热,所有传热面均被物料覆盖,减少了热量损失,热量利用率可达 90%以上。还采用高温快速烘干工艺,热风温度利用率较普通低温烘干方法热效率提高40个百分点,热效率高达90%的热源系统,使综合热效率高达73%,一部分干燥后热风由尾端送入前端继续加热,减少热损耗。

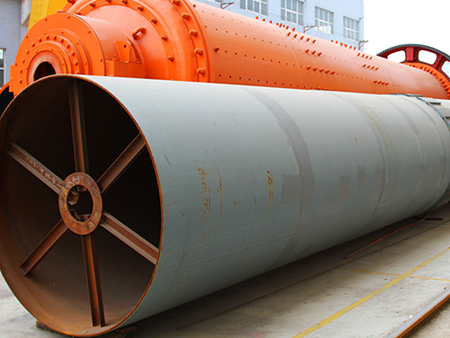

石英砂烘干机性能优势

技术参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
