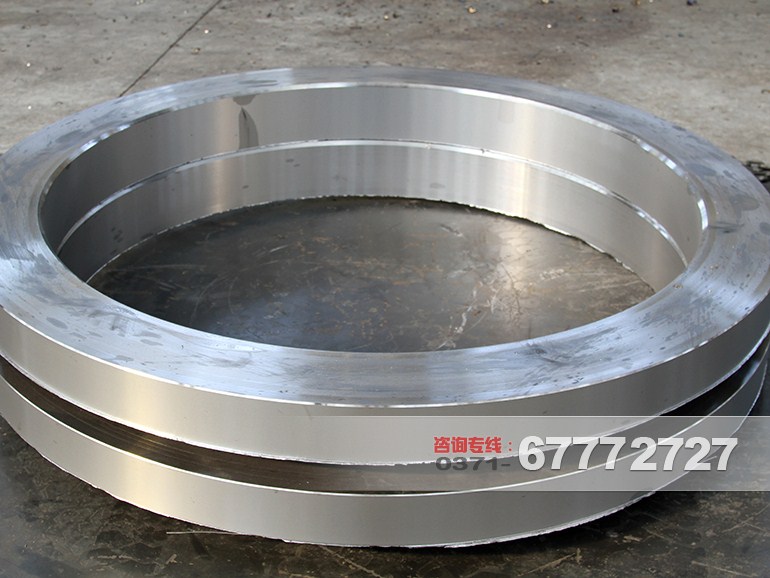

轮带

烘干机轮带又称滚圈,是通过垫板、挡块等零件以及活套安装在筒体外圈上的部件。同时轮带也设备非常关键的部件,主要是将筒体和物料的重理传递给托轮支承装置。下面我我们来介绍一下烘干机轮带结的结构型式。

1、矩型轮带:矩型轮带的截面是实心矩型,形状比较简单。由于截面是整体的,铸造缺陷相对来说不显得突出,裂缝少,矩形轮带可以铸造,也可以锻造,即采用大型水压机锻制滚圈,由于铸造质量原因,大型回转干燥器中,矩形滚圈使用较多。

2、剖分式轮带:剖分式轮带是将轮带分成若干块,有螺栓连接成整体,但由于轮带剖分后使机械加工工作增加较多,刚性比整体滚圈又差,对筒体的加固作用也大大削弱,运转时又对拖轮磨损较快,故实际使用较少。

3、箱形轮带:刚性大,有利于增强通体刚度,与矩形相比可节约材料,但由于截面形状复杂,在铸造冷缩过程中容易产生裂纹等缺陷,这些缺陷有时会导致横截面断裂。由于箱形滚圈内圆中部有一段不加工,因此可设计成带键轮带。

4、滚圈与筒体的联合化:为进一步简化制造、安装,增强筒体刚性,可采用将滚圈和筒体加厚段(滚圈下)合在一起的结构。这种焊在一起的结构增强了筒体的刚性,消除了松套滚圈与筒体垫板、挡板间的磨损问题。
