【筒体容积】:2200m3
【生产能力】:60.8~76.0t/h
【适用用料】:长石、方解石、滑石、石膏粉等。

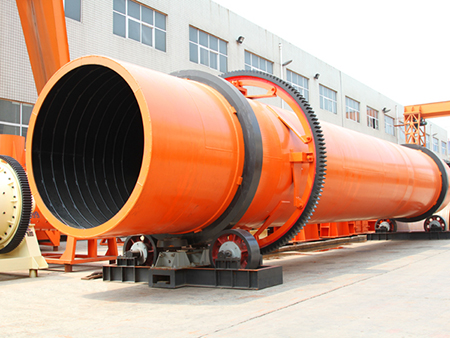

【产品描述】:小型烘干机单面定向电磁波辐射式加热是采用新的加热理念,改变了以逐级传导式的传统理念,与其它烘干设备相比,节能比率提高30%-60%,电热转换率高达80%以上。适用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。
首先,在小型烘干机的干燥筒内设置一个同心圆筒,用高温烟道气作为载热体,从径向火管通向锯齿型的烟道抄板夹层内,再沿筒壁和抄板之间的空隙回到入口端,由排烟引风机抽出排空。烟道气进入外壳和炉壁之间的环状空间后,穿过连接管进入干燥筒内的中心管,和物料传递热量,完成传热传递过程。
物料被干燥后,从小型烘干机底端由出料箱排出。干燥过程产生的含湿气体经筒体由高端排湿风机排出。同时,为了及时排除从物料中汽化出的水分,可以用风机向小型烘干机中引入适量的空气。但该过程所需风速很小,所以废气携带粉尘量很少,几乎不需气固分离设备。

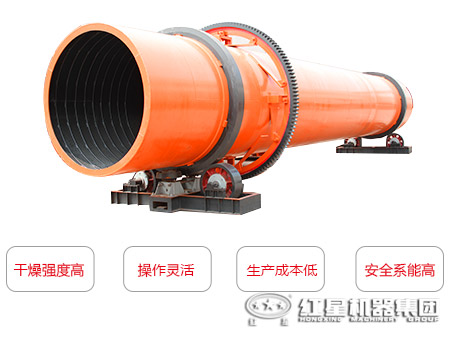

1、干燥强度高:小型烘干机系统加大烘干机进料端导料板的倾角,使湿煤迅速进入强化干燥阶段。而且,大型振动流化床与热风的精确配合,使物料流化并处于完全混合状态,强化了传热传质,提高了干燥强度。
2、操作灵活:该设备采用优良的变频调控系统,实现供热温度可控,处理量可控。 物料运行速度可无级调节,通过对激振力和风温度的调节,可以适应不同形态的物料和满足不同的水份要求。
3、生产成本低:小型烘干机与同类规格的烘干设备相比,其该设备运行成本低,体积传热系数高达3000-6000kcal/m3·℃·h,是其他烘干设备无法比拟的。
4、安全系能高:在烘干过程无明火进入,不存在着火或者爆炸的可能。传动系统保险系数分别放大了20-30倍。而小型烘干机系统采用新工艺新技术,运行温度低于褐煤燃点温度,即使无惰性气体置换,也不会引起火灾。
规格 (m) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
