产品展示

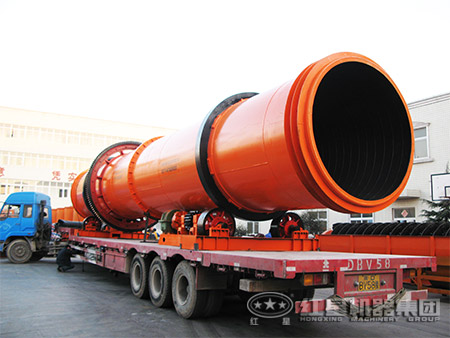

滚筒烘干机

滚筒烘干机

【筒体容积】:2200m3

【生产能力】:60.8~76.0t/h

【适用用料】:石灰粉、煤泥、石膏粉等。

【产品描述】:滚筒烘干机是烘干机系列中的一种。滚筒烘干机对物料的适应性强,如:如对各种矿石、石灰粉、矿渣等物料的烘干工作。并且操作简单可靠,容易实现自动化控制。是一种传导加热为主流,同时有热辐射存在的干燥设备。

相关配件

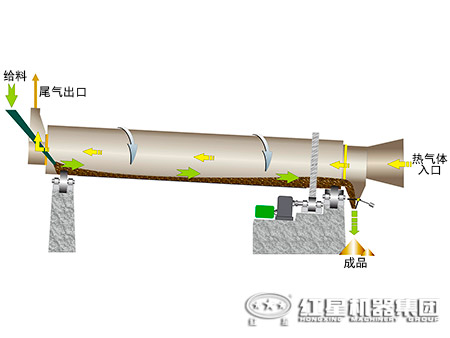

工作原理

滚筒烘干机的热源来自燃烧装置,采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

滚筒烘干机工作原理

性能优势

1、环保效率高:滚筒烘干机尾气净化的水浴除尘器采用耐高温、抗腐蚀的材质,减少了尾气排放对环境的污染,避免了干燥尾气中的二氧化硫对设备的腐蚀。并设有降尘室,进入滚筒烘干机的灰尘量少,减少产品增灰。

2、防粘结:滚筒烘干机扬料板料斗内全部焊接了大链环清扫链条,可有效的防止物料在扬料板内外及滚筒内壁上的粘结。

3、配件先进:滚筒烘干机采用了高压静电除尘。该部件在机内可起到改善清灰效果。比如电收尘器改传统扁钢撞击杆结构为整体型钢结构,又将收尘极的侧部振打锤结构删繁就简,使掉锤环节减少2/3。

4、结构合理:滚筒烘干机是一台最具备结构优良、简单的烘干设备。物料通过筒体阻力运行平稳、操作方便;并且可根据烘干产品的要求,可采用不同的热源。

滚筒烘干机性能优势

技术参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
