产品展示

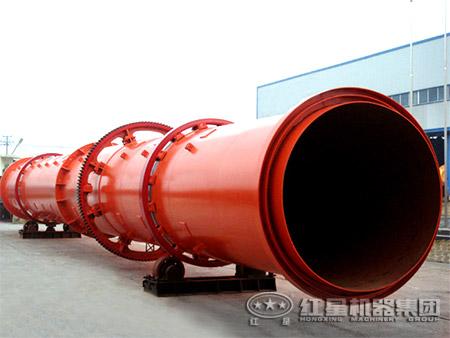

石灰石烘干机

石灰石烘干机

【筒体容积】:2200m3

【生产能力】:60.8~76.0t/h

【适用用料】石膏粉、石灰、石墨等。

【产品描述】石灰石烘干机可用于烘干矿渣、电石渣、石灰石、粘土、河沙、石英沙、水渣等物料。以用适用多种燃烧炉使用:高温沸腾炉,磨煤喷粉炉以及人工加煤炉中。并且得到了用户们的一致好评。

相关配件

工作原理

石灰石由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入矿用石灰石烘干机内。

再石灰厂烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。

石灰石烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。 载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来(载热体一般分为热空气、烟道气等)。  如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

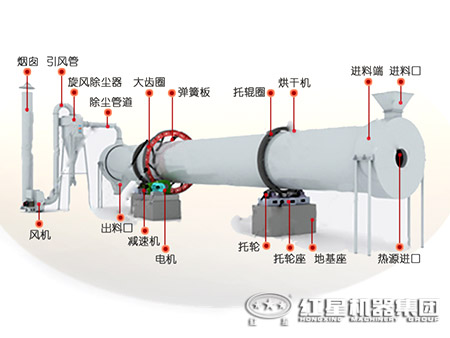

石灰石烘干机工作原理

性能优势

1、生产成本低:石灰石烘干机的传动大小齿轮采用销柱可换齿轮,取代了传统的铸钢齿轮,节约成本投资,又大大降低了维修费用和时间。

2、烘干效果高:石灰石烘干机由于采用了顺流干燥方式,物料与热源气流由同一侧进入干燥设备,烘干机出口温度低,热效率高。

3、设备损耗低:石灰石烘干机采用 “ 调心式托轮装置 ”,使托轮和滚圈的配合永远呈线性接触,从而大大降低了设备磨损和动力损耗。

4、适用范围广:对于矿渣、石灰石、粘土、河沙、石英沙、水渣、煤泥、污泥等湿性大、比重大的的物料均可使用石灰石烘干机。

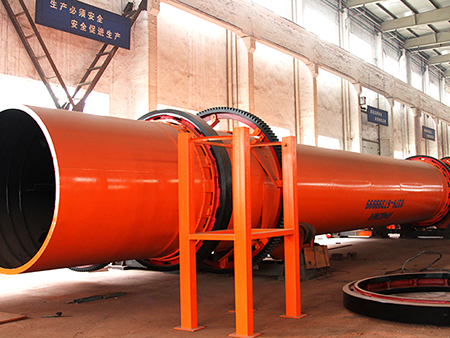

石灰石烘干机性能优势

技术参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

生产案例
